Alat yang diperlukan :
1.
Tang Crimping
Tank Crimping adalah alat untuk
memotong kabel UTP dan untuk menjepit ujung konektor, dan ini sangat penting
sekali bagi kita yang ingin belajar cara mengcrimping kabel, alat ini bentuknya
hampir sama dengan tank biasa yang sering kita lihat atau temui.
2.
Kabel UTP
Kabel UTP
kita gunakan untuk saling menghubungkan jaringan internet dan di dalam kabel
UTP ini terdapat 8 helai kabel kecil yang berwarna-warni.
3.
Konektor
RJ-45
Konektor
adalah alat yang kita pasang pada ujung kabel UTP tujuannya agar kabel dapat
kita pasang pada port LAN. Konektor RJ-45 harus dipasangkan pada ujung kabel
UTP apabila tidak maka kabel UTP tidak akan berguna.
4.
LAN
TESTER
LAN Tester
adalah alat untuk menguji hasil crimpingan kabel kita, kalau crimpingan kita
salah maka lampu di Cable Tester ini tidak akan menyala dan kalau hasil
crimpingan kita sudah benar maka lampu di Cable Tester akan menyala dengan
otomatis, jadi alat ini sangat berguna bagi kita untuk mengetahui hasil
crimpingan kita.
Pengertian Straight dan
Crossover
Kabel Straight merupakan kabel yang memiliki cara pemasangan
yang sama antara ujung satu dengan ujung yang lainnya. Urutan standar kabel
straight adalah seperti dibawah ini yaitu sesuai dengan standar TIA/EIA 368B
(yang paling banyak dipakai) atau kadang-kadang juga dipakai sesuai standar
TIA/EIA 368A sebagai berikut :
Contoh penggunaan kabel
straight adalah sebagai berikut :
a. Menghubungkan
antara Komputer dengan Switch
b. Menghubungkan
Komputer dengan LAN pada Modem Cable/DSL
c.
Menghubungkan Router dengan LAN pada Modem
Cable/DSL
d. Menghubungkan
Switch ke Router
e.
Menghubungkan Hub ke Router
Kabel
Crossover merupakan kabel yang memiliki susunan berbeda antara ujung satu
dengan ujung lainnya. Kabel Cross digunakan untuk menghubungkan 2 device yang
sama.
Contoh penggunaan kabel crossover
adalah sebagai berikut :
a. Menghubunngkan
2 buah Komputer secara langsung
b. Menghubungkan
2 buah Switch
c.
Menghubungkan 2 buah Hub
d. Menghubungkan
Switch dengan Hub
e.
Menghubungkan Komputer dengan Router
Dari 8
buah kabel yang ada pada kabel UTP ini (baik pada kabel straight maupun cross
over) hanya 4 buah saja yang digunakan untuk mengirim dan menerima data, yaitu
kabel pada pin no 1, 2, 3, dan 6.
Membuat Kabel Straight UTP :
1) Kupas bagian ujung kabel UTP, kira-kira 2 cm.
2) Buka
pilinan kabel, luruskan dan urutkan kabel sesuai standart gambar.
3) Setelah
urutannya sesuai standart, potong dan ratakan ujung kabel dengan menggunakan
crimping,
4) Masukkan
kabel yang sudah lurus dan sejajar tersebut ke dalam konektor RJ-45, dan
pastikan semua kabel posisinya sudah benar dengan posisi sebagai berikut :
Putih
Orange pada Pin 1
Orange
pada Pin 2
Putih
Hijau pada Pin 3
Biru pada
Pin 4
Putih Biru pada Pin 5
Hijau pada
Pin 6
Putih Coklat
pada Pin 7
Coklat pada
Pin 8
5) Lakukan
crimping menggunakan crimping tools, tekan crimping tool dan pastikan semua pin
(kuningan) pada konektor RJ-45 sudah “menggigit” tiap-tiap kabel. Biasanya akan
terdengar suara “krik”. Setelah selesai pada ujung yang satu, lakukan lagi pada
ujung yang lain.
6) Langkah
terakhir adalah mengecek kabel yang sudah kita buat tadi dengan menggunakan LAN
Tester, caranya masukkan masing-masing ujung kabel (konektor RJ-45) ke
masing-masing port yang tersedia pada LAN Tester, nyalakan dan pastikan semua
lampu LED menyala sesuai dengan urutan kabel yang kita buat.
Membuat
Kabel Cross UTP
Membuat kabel cross memiliki
langkah yang hampir sama dengan kabel straight, perbedaan hanya terletak pada
urutan warna dari kedua ujung kabel. Berbeda dengan kabel straight yang
memiliki urutan warna sama dikedua ujung kabel, kabel cross memilki urutan
warna yang berbeda pada kedua ujung kabel.
Ujung
Pertama sama dengan kabel straight :
Putih
Orange pada Pin 1
Orange
pada Pin 2
Putih
Hijau pada Pin 3
Biru pada
Pin 4
Hijau pada
Pin 6
Putih Coklat
pada Pin 7
Coklat pada
Pin 8
Ujung
yang kedua Cross Over :
Putih
Hijau pada Pin 1
Hijau
pada Pin 2
Putih
Orange pada Pin 3
Biru pada
Pin 4
Putih Biru
pada Pin 5
Orange
pada Pin 6
Putih
Coklat pada Pin 7
Coklat
pada Pin 8

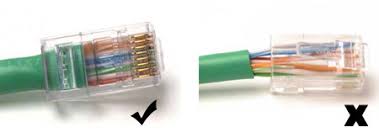

Dibawah
ini adalah contoh ujung kabel UTP yang telah terpasang konektor RJ-45 dengan
benar, selubung kabel (warna biru) ikut masuk kedalam konektor.
1.
Tang Crimping
Tank Crimping adalah alat untuk
memotong kabel UTP dan untuk menjepit ujung konektor, dan ini sangat penting
sekali bagi kita yang ingin belajar cara mengcrimping kabel, alat ini bentuknya
hampir sama dengan tank biasa yang sering kita lihat atau temui.
2.
Kabel UTP
Kabel UTP
kita gunakan untuk saling menghubungkan jaringan internet dan di dalam kabel
UTP ini terdapat 8 helai kabel kecil yang berwarna-warni.
3.
Konektor
RJ-45
Konektor
adalah alat yang kita pasang pada ujung kabel UTP tujuannya agar kabel dapat
kita pasang pada port LAN. Konektor RJ-45 harus dipasangkan pada ujung kabel
UTP apabila tidak maka kabel UTP tidak akan berguna.
4.
LAN
TESTER
LAN Tester
adalah alat untuk menguji hasil crimpingan kabel kita, kalau crimpingan kita
salah maka lampu di Cable Tester ini tidak akan menyala dan kalau hasil
crimpingan kita sudah benar maka lampu di Cable Tester akan menyala dengan
otomatis, jadi alat ini sangat berguna bagi kita untuk mengetahui hasil
crimpingan kita.
Pengertian Straight dan
Crossover
Kabel Straight merupakan kabel yang memiliki cara pemasangan
yang sama antara ujung satu dengan ujung yang lainnya. Urutan standar kabel
straight adalah seperti dibawah ini yaitu sesuai dengan standar TIA/EIA 368B
(yang paling banyak dipakai) atau kadang-kadang juga dipakai sesuai standar
TIA/EIA 368A sebagai berikut :
Contoh penggunaan kabel
straight adalah sebagai berikut :
a. Menghubungkan
antara Komputer dengan Switch
b. Menghubungkan
Komputer dengan LAN pada Modem Cable/DSL
c.
Menghubungkan Router dengan LAN pada Modem
Cable/DSL
d. Menghubungkan
Switch ke Router
e.
Menghubungkan Hub ke Router
Kabel
Crossover merupakan kabel yang memiliki susunan berbeda antara ujung satu
dengan ujung lainnya. Kabel Cross digunakan untuk menghubungkan 2 device yang
sama.
Contoh penggunaan kabel crossover
adalah sebagai berikut :
a. Menghubunngkan
2 buah Komputer secara langsung
b. Menghubungkan
2 buah Switch
c.
Menghubungkan 2 buah Hub
d. Menghubungkan
Switch dengan Hub
e.
Menghubungkan Komputer dengan Router
Dari 8
buah kabel yang ada pada kabel UTP ini (baik pada kabel straight maupun cross
over) hanya 4 buah saja yang digunakan untuk mengirim dan menerima data, yaitu
kabel pada pin no 1, 2, 3, dan 6.
Membuat Kabel Straight UTP :
1) Kupas bagian ujung kabel UTP, kira-kira 2 cm.
2) Buka
pilinan kabel, luruskan dan urutkan kabel sesuai standart gambar.
3) Setelah
urutannya sesuai standart, potong dan ratakan ujung kabel dengan menggunakan
crimping,
4) Masukkan
kabel yang sudah lurus dan sejajar tersebut ke dalam konektor RJ-45, dan
pastikan semua kabel posisinya sudah benar dengan posisi sebagai berikut :
Putih
Orange pada Pin 1
Orange
pada Pin 2
Putih
Hijau pada Pin 3
Biru pada
Pin 4
Putih Biru pada Pin 5
Hijau pada
Pin 6
Putih Coklat
pada Pin 7
Coklat pada
Pin 8
5) Lakukan
crimping menggunakan crimping tools, tekan crimping tool dan pastikan semua pin
(kuningan) pada konektor RJ-45 sudah “menggigit” tiap-tiap kabel. Biasanya akan
terdengar suara “krik”. Setelah selesai pada ujung yang satu, lakukan lagi pada
ujung yang lain.
6) Langkah
terakhir adalah mengecek kabel yang sudah kita buat tadi dengan menggunakan LAN
Tester, caranya masukkan masing-masing ujung kabel (konektor RJ-45) ke
masing-masing port yang tersedia pada LAN Tester, nyalakan dan pastikan semua
lampu LED menyala sesuai dengan urutan kabel yang kita buat.
Membuat
Kabel Cross UTP
Membuat kabel cross memiliki
langkah yang hampir sama dengan kabel straight, perbedaan hanya terletak pada
urutan warna dari kedua ujung kabel. Berbeda dengan kabel straight yang
memiliki urutan warna sama dikedua ujung kabel, kabel cross memilki urutan
warna yang berbeda pada kedua ujung kabel.
Ujung Pertama sama dengan kabel straight :
Putih
Orange pada Pin 1
Orange
pada Pin 2
Putih
Hijau pada Pin 3
Biru pada
Pin 4
Hijau pada
Pin 6
Putih Coklat
pada Pin 7
Coklat pada
Pin 8
Ujung
yang kedua Cross Over :
Putih
Hijau pada Pin 1
Hijau
pada Pin 2
Putih
Orange pada Pin 3
Biru pada
Pin 4
Putih Biru
pada Pin 5
Orange
pada Pin 6
Putih
Coklat pada Pin 7
Coklat
pada Pin 8
Dibawah
ini adalah contoh ujung kabel UTP yang telah terpasang konektor RJ-45 dengan
benar, selubung kabel (warna biru) ikut masuk kedalam konektor.
